004大电流发生器

ZLK-2000A直流长时间大电流发生器



    ZLK-2000A直流大电流发生器使用说明



一、 概述

ZLK-2000A直流大电流发生器是根据上海现代交通建设发展有限公司做DC2000A直流电气试验而专门设计制造的专用设备。
 本产品为分体式结构,体积小、重量轻、效率高;控制芯片采用进口**级IC,功率逆变管采用进口快速IGBT模块,其余元件则采用进口工业等级器件,电路设计优化合理,生产工艺严格完善,保证机器的可靠性和稳定性;输入电压范围宽,输入输出全隔离。

采用数显表显示输入电压、输出电流、试验时间等,按钮控制操作,电动无极调升电流。升流主机部分采用通风式变压器绕制法和风扇强制通风等生产工艺,从而达到大电流供电而设备保持在一定的安全温度内,电流显示准确、工作可靠、操作简便、安全等特点。作为直流单相DC2000A短时间大电流电源使用。是做直流耐流试验较理想的设备。

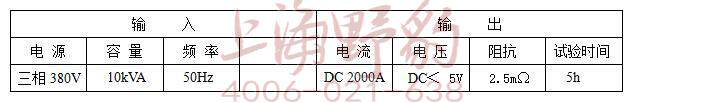

二、  主要技术参数

1、输入:三相380V, 容量:10kVA , 频率:50Hz

2、输出:负载在为2.5mΩ时,输出电流DC 2000A输出线端电压<5V(5h)长时间试验使用;

3、0.5级数显表准确显示输入交流电压、输出直流电流,按钮控制操作,电位器无极调升直流电流。可调范围DC 0~2000A.

4、本产品具有过热保护的自动断电及自动恢复功能且  面板有故障指示灯;

5、电流上升幅度不要过大(在10A左右);

6、极端工况要求:输出DC2000A满负荷持续试验时间为5h;

7、控制箱和主机采用分体式,并各自装有万向轮便于移动。

8、整流机内部采用过热保护,当主机内部温度高于85℃时,自动停机。

三、使用环境:

1、环境温度:—10℃~60℃

2、产品周围应无严重影响变压器绝缘的气体蒸气,化学性沉积灰尘、污垢及其它爆炸性介质的场所。

3DC2000A输出DC2000A+输出正负极不要接错

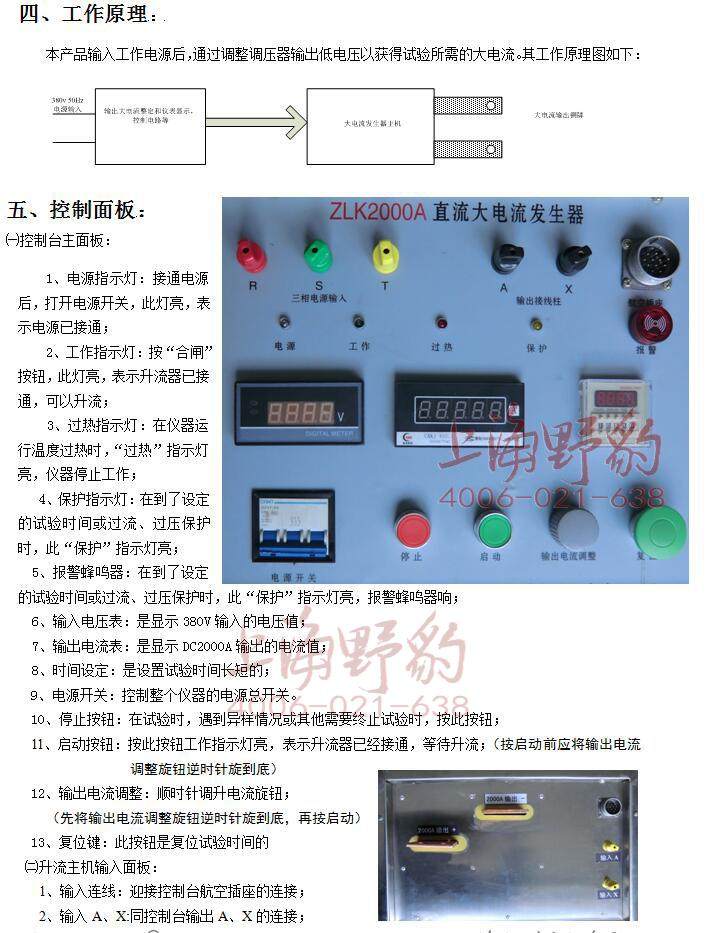

六、使用方法

⑴接好控制柜及升流主机外壳等接地(接地必须牢靠);

⑵接好电流发生器控制台A、X接线柱及航空插座与升流主机A、X接线柱连线及航空插座;

⑶把大电流发生器正负输出端连接到被试品的正负端上;

⑷设置好试验所需的时间;

将输出电流调整旋钮逆时针旋到底;

⑹在再次检查确认仪器间及被试品接线无误后,接通380V电源,打开电源开关输入电压表显示380V电压,数字表亮、风机工作,表示电源已接通。

⑺按“启动”按钮,“工作”指示灯亮;

将输出电流调整旋钮顺时针旋转;此时注意输出电流表数字的变化,调到所需的电流。

⑼按“停止”按钮结束试验。

七、注意事项

1、试验过程中,一旦发现不正常现象,应立即切断电源 ,查明原因后再进行试验。
2、试验完毕,必须将输出电流调整旋钮逆时针旋到底回零,按停止按钮切断工作,切断电源 ,方可

  拆除试验接线,以保证安全。

  3、本设备是为短时间或长时间的工作而设计的,其工作时间长短根据所需电流占额定电流(容量)的百分比来确定,特别不允许超过额定电流200%长时间运行,以防过热,其时间如下:

4、新安装和长时间不用的变压器,运行前用1500兆欧表测量线圈之间和线圈对地的绝缘电阻,其电阻值不低于0.5兆欧时,方可使用。

5、使用中升流变压器和操作台必须可靠接地,以保证安全。
6、使用时应缓慢均匀升流,搬运时应避免过大的震动。
7、调压器与电刷接触表面应保持清洁,视情况用90%酒精蘸棉纱擦拭干净。

8、本设备应置于清洁、通风、干燥和室内保存。

八、设备成套性

1、10KVA控制柜        1台

2、10KVA整流柜        1台

3、控制柜至整流柜电流线  3根

4、控制柜至整流柜仪表线  1套

5产品合格证                          1

6、产品使用说明书                 1

7、、产品保修卡                     1
