001回路电阻

多款多功能回路电阻测试仪_上海交通大学科技园



HLY-T 智能型回路电阻测试仪HLY-III-200A智能型回路电阻测试仪HLY-J 智能型回路电阻测试仪SJL100S 手持式回路电阻测试仪SJL100A/SJL200A 智能型回路电阻测试仪SJL300A智能型回路电阻测试仪

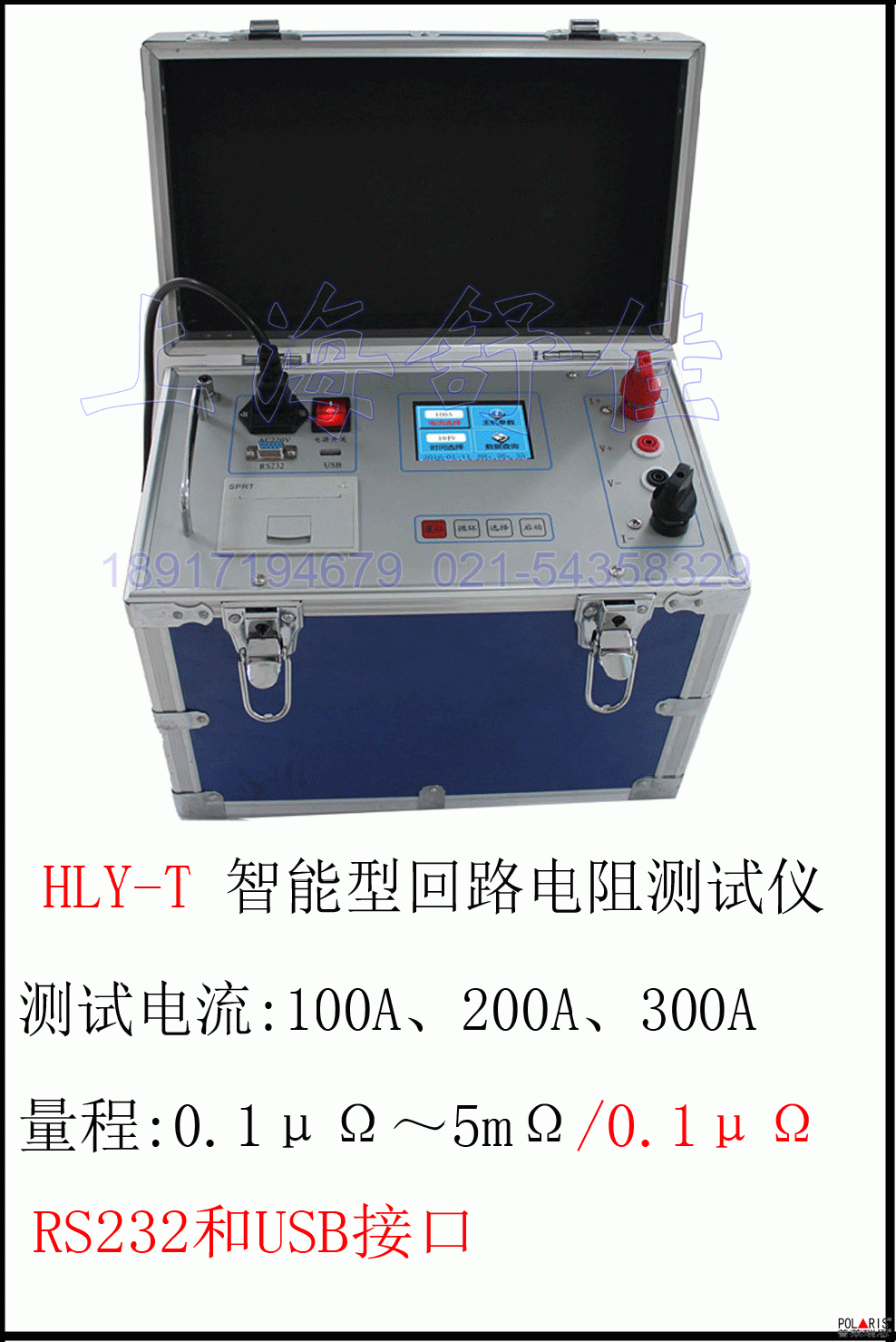

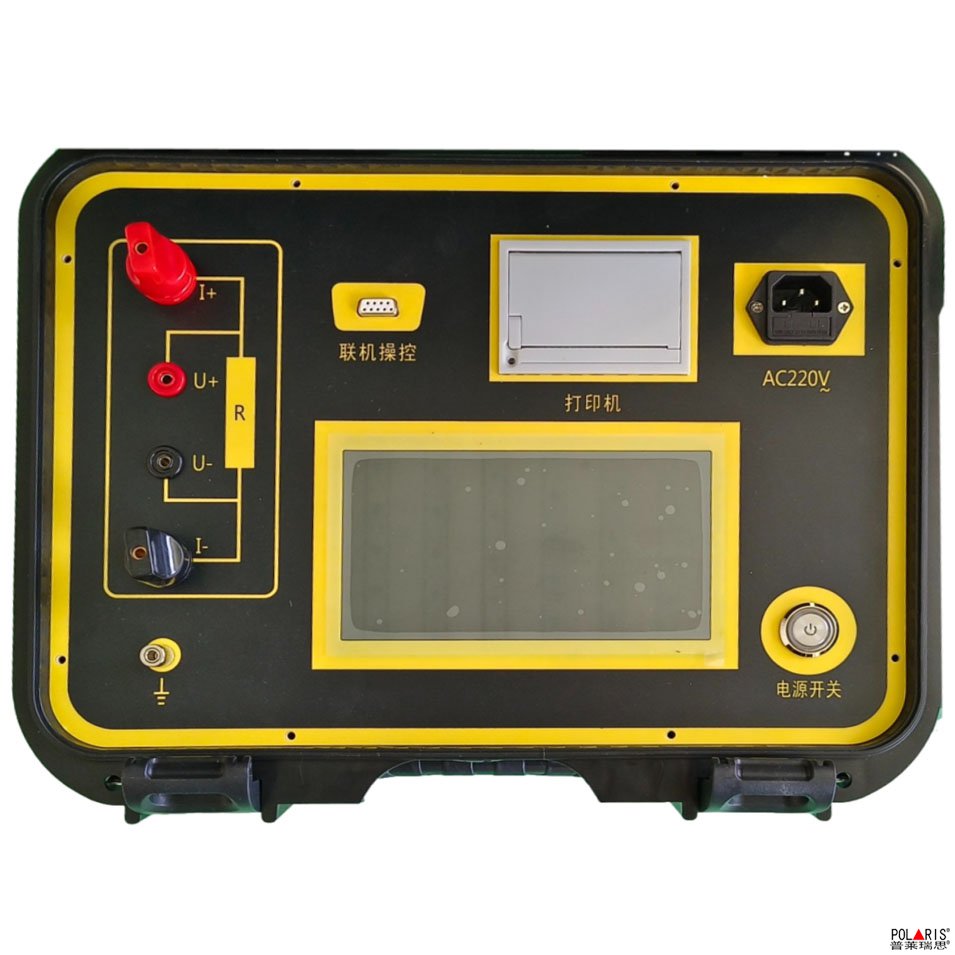

HLY-T 智能型回路电阻测试仪HLY-T 智能型回路电阻测试仪
返回目录       网页详细介绍(使用说明书、视频)

一、概述

HLY-T智能型回路电阻测试仪是我公司根据标准及国家有关规定,发挥自身技术优势,精心研制的高精度、数字化开关检测仪器。该仪器采用正弦波逆变器、大功率恒流开关电源技术,可测得微欧姆级接触电阻。广泛适用于各种开关及电器的接触电阻、回路电阻及电缆电线、焊缝接触电阻的测量。

二、性能特点

1. 测试电流大,符合有关测试接触电阻的国家标准要求。
2. 输出电压高,测试量程宽。
3. 测试电流来自高精度的大电流恒流电源,无需人工调节,测试迅速准确。
4. 采用四端子接线法,有效地排除了测试线电阻对测试结果的影响。
5. 测试速度快,测值精准度及稳定度高。
6. 仪器采用800×480分辨率彩色液晶液晶屏,全部操作中文显示,方便客户的使用。
7. 仪器具有测试数据实时打印功能。
8. 仪器带有时钟及数据存储功能,便于用户对测试数据的查询管理。

三、技术指标

1、测试电流:50A/100A/150A/200A四档位可调
2、量程:0~45mΩ
3、分辨率:最小0.1µΩ
3、精度:±(0.5%±2个字)
4、工作方式:快速/定时测量(快速-15秒-30秒-60秒)
5、工作电源:AC220V±10%  50HZ
6、使用温度:-10~40℃
7、相对湿度:≤80% 无结露
8、联机操作

(1)与电脑通讯
使用机器自带的连接线,将仪器与电脑进行连接。打开仪器电源,进入电脑控制界面。
(2)与手机通讯
下载手机端APP(仅支持安卓系统),打开APP,选择搜索到的仪器,然后根据软件提示进行后续操作。

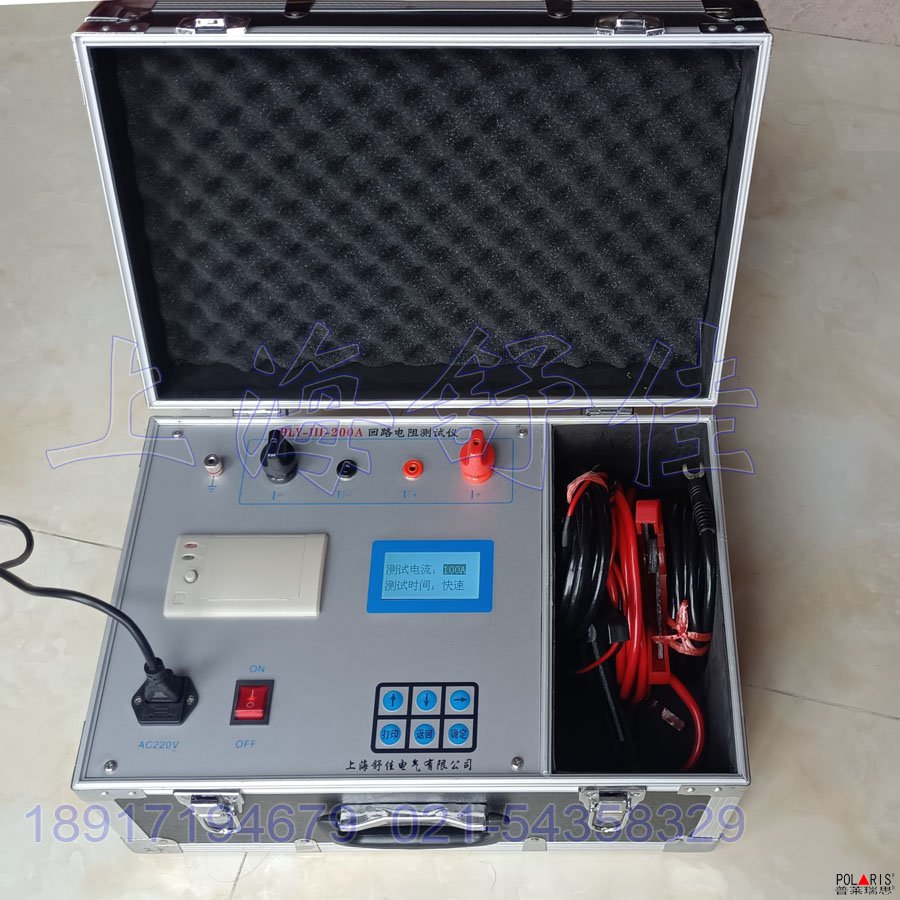

HLY-III-200A智能型回路电阻测试仪 HLY-III-200A智能型回路电阻测试仪
返回目录       网页详细介绍(使用说明书、视频)

一、概述

HLY-III-200A回路电阻测试仪采200A恒流输出。最高输出电压达10V可采用载面细的测试线,大大减轻了现场测试人员的劳动强度。测试过程全部由单片控制自动实施,测试时间可设定,100A和200A可以自由切换档位,精度高,复测性好,简单易行,测试数据液晶显示,结果打印。

二、性能特点

1. 测试电流大(100A/200A切换),符合有关测试接触电阻的国家标准要求。
2. 输出电压高,测试量程宽。
3. 测试电流来自高精度的大电流恒流电源,无需人工调节,测试迅速准确。
4. 采用四端子接线法,有效地排除了测试线电阻对测试结果的影响。
5. 测试速度可以选择(快速,15S,30S,60S)能充分测试出回路(接触)电阻值,测值精准度及稳定度高。
6. 仪器采用800×480分辨率彩色液晶液晶屏,全部操作中文显示,方便客户的使用。
7. 仪器具有测试数据实时打印功能。
8. 仪器带有时钟及数据存储功能,便于用户对测试数据的查询管理。

三、技术指标

测量范围:0-1999.9μΩ 分辨率:1μΩ
测量电流:>200A/100A  DC
测量精度:0.5级
显示方式:液晶显示、结果打印 ,电流档位可自由切换(100A/200A)。
工作温度:-10℃~50℃
工作电流:AC220V±10%
体 积:400×210×300
重 量:7Kg

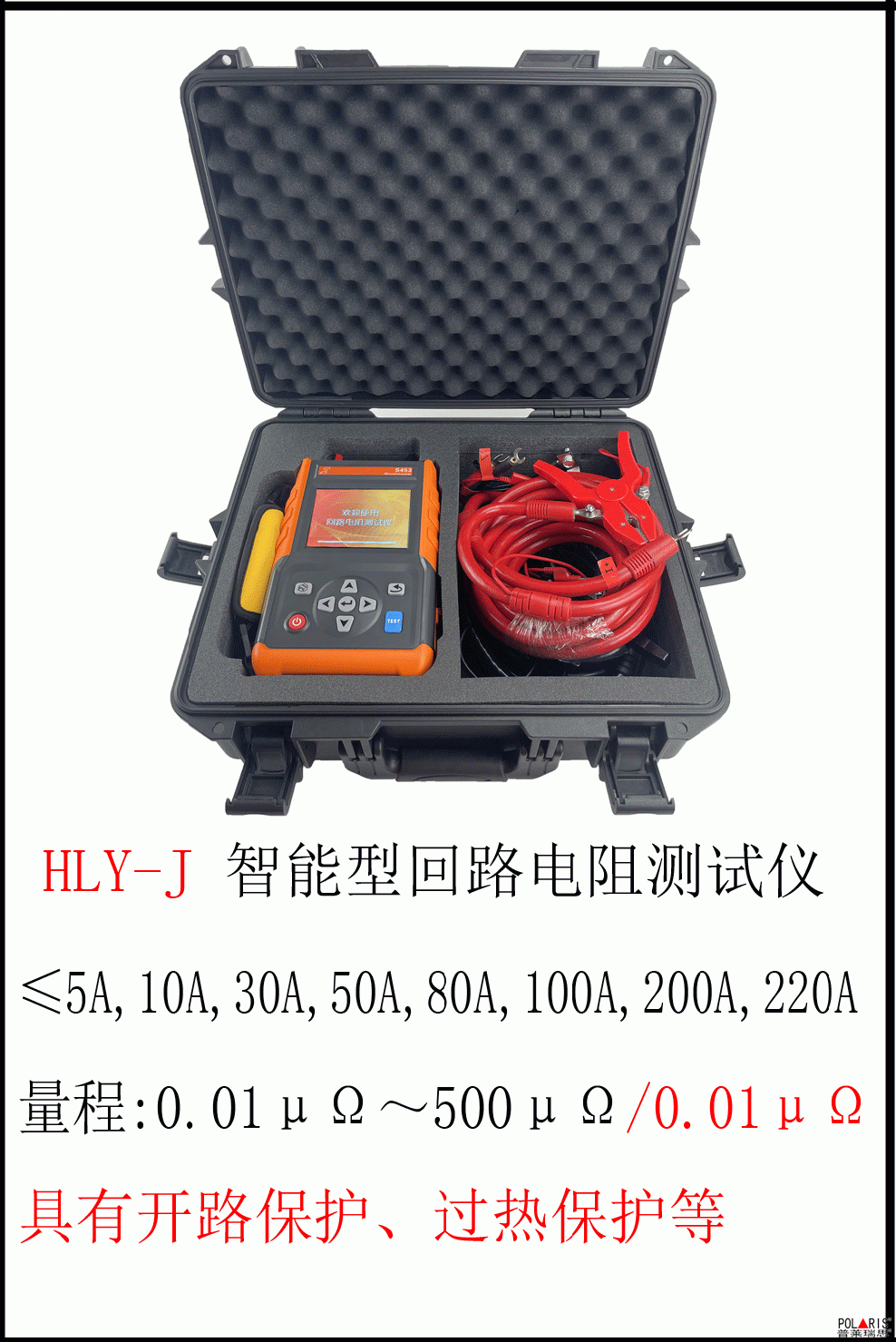

HLY-J 智能型回路电阻测试仪  HLY-J 智能型回路电阻测试仪
 返回目录       网页详细介绍(使用说明书、视频)

功    能:高压开关、高压断路器等各种接触电阻测试;金属焊接构件连接电阻测试;金属导体等各种回路电阻测试;精密微欧电阻测试
电    源:内置:12.6V  9000mAh可充锂电池
测试方式:四线法
充 电 器:12.6V/2A充电器
显示模式5.6寸工业级高亮度彩色液晶屏
测试接口I+(电流正)、I-(电流负)、U+(电压正)、U-(电压负)
电流输出
粗调档位:≤5A(恒压);10A、30A、50A、80A、100A、200A、220A(恒流)

细调档位:步进值2.5A,最多87档电流
量    程
(内置电池)
≤5A  :
1μΩ~3500mΩ

10A  :
0.1μΩ~200mΩ

30A  :
0.1μΩ~20mΩ

50A  :
0.01μΩ~15mΩ

80A  :
0.01μΩ~10mΩ

100A :
0.01μΩ~5mΩ

200A :
0.01μΩ~500uΩ

220A :
0.01μΩ~500uΩ
分 辨 率
0.01μΩ
测试精度
电流:30A~220A   ±(读数×0.1%+量程0.2%+1μΩ)
电流:10A或≤5A   ±(读数×0.5%+量程0.2%+10μΩ)
测试时间
≤100A:快速(推荐)、10s、20s、30s、40s、50s、60s
≥100A:快速
打 印 机
有(选配),按打印键打印测试结果
数据存储
测试完成后数据自动保存,循环保存,可存储999组数据
仪表尺寸
约188mm(长)×85mm(宽)×312mm(高)
外包装尺寸
约546mm(长)×392mm(宽)×193mm(高)
质    量
仪表质量:约2.2kg;总质量约12kg
测 试 线
标配长度:3m (可选购5m)

电流、电压两端分接测试线,接线简单,电阻小于10mΩ
数据删除
设置界面下选择格式化内存选项可删除全部数据
数据查阅
进入数据查阅界面,按上下左右键翻阅所存数据
自动关机
在使用电池供电时,开机后无操作约15分钟后自动关机
电池电压
仪表右上角有电池电量指示,当显示符号“”时,代表电池电量耗尽,仪表将自动关机,请及时充电
背    光
背光可设置高、中、低三种亮度
工作电流
非测试状态下工作电流为230mA

测试状态下工作电流可自行设置
电路保护
具有开路保护、过热保护等
温度保护
仪表内设置有温度监控,温度过高不能测试
工作温湿度
-10℃~50℃;90%RH以下,无结露
存放温湿度
-10℃~60℃;70%RH以下
充电电压
12.6V

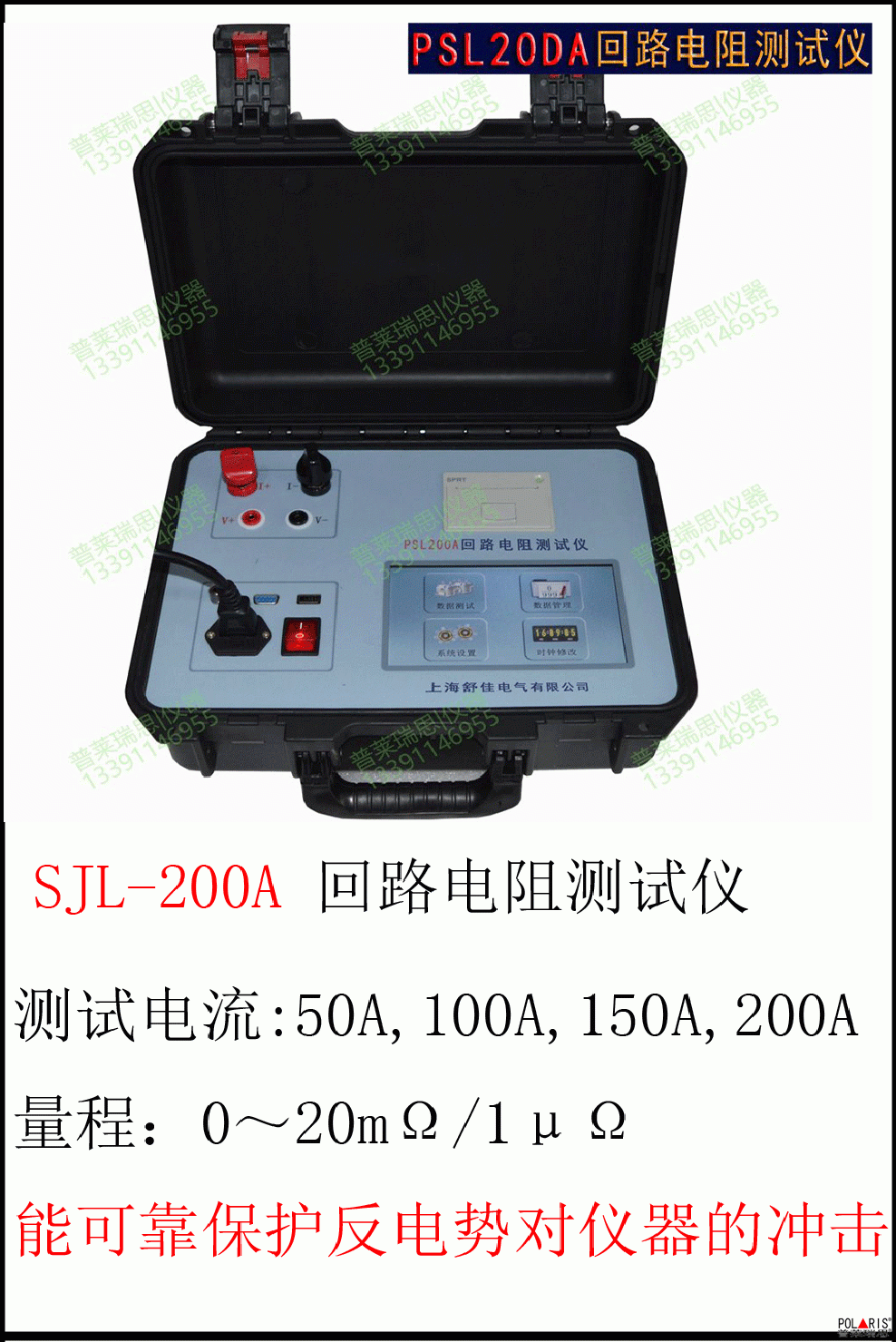

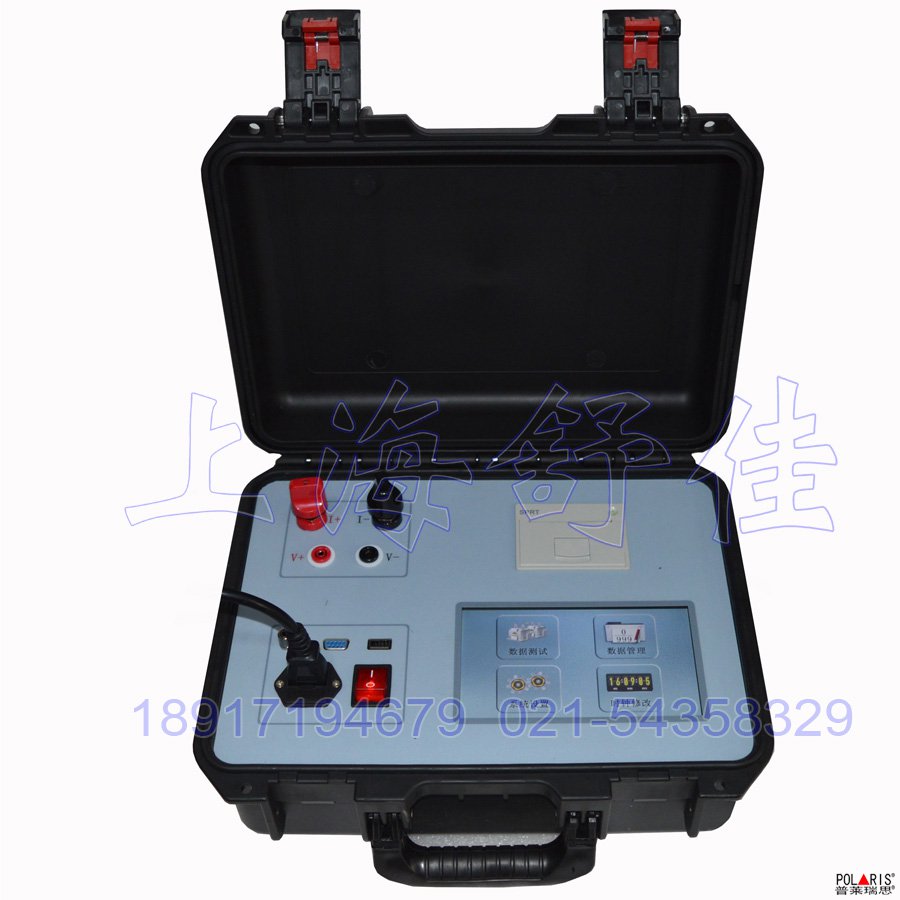

SJL100A/SJL200A 智能型回路电阻测试仪 SJL100A/SJL200A 智能型回路电阻测试仪
返回目录       网页详细介绍(使用说明书、视频)

产品概述

SJL100A/SJL200A回路电阻测试仪广泛用于各种开关及电器的接触电阻,以及电缆电线、焊缝接触电阻的测量,满足电力部门对于接触电阻测试的要求。
功能特点

♦ 手机下载APP,通过软件操控仪器,测试数据上传,方便查阅。
♦ 具有反电势冲击,测试过程中断线以及断电,电源过热等多种保护功能,能可靠保护反电势对仪器的冲击,并同步声响报警。
♦ 智能功率管理技术,仪器总工作在最小功率状态,有效节能,减少发热。输出电压高,测量量程宽。
♦ 测试电流来自高精度的大电流恒流电源,无需人工调节,测试迅速准确。
♦ 采用四端子接线法,有效地排除了测试线电阻对测试结果的影响。
♦ 七寸高亮度触摸彩色液晶,强光下显示清晰,全触屏操作,中英文自由切换。
♦ 仪器自带万年历时钟和掉电存储,可存储1000组测试数据,随时查阅。
♦ 仪器有RS232通讯和USB接口,用于计算机通讯以及U盘数据存储。
♦ 自带面板式微型打印机,可实时打印测量结果。

技术指标

测试电流
SJL100A:50A、100A
   SJL 200A:50A、100A、150A、200A
量程
0-100mΩ(50A)      0~50mΩ(100A)
0~25mΩ(150A)       0~20mΩ(200A)
测试精度
±(0.5%±2个字)
功率
1000W
分辨率
最小0.1μΩ
工作方式
连续测量
外形尺寸
主机:360x290x170(mm)           线箱:360x290x170(mm)
重量
主机:6.5KG           线箱::9.0KG

环境条件
工作温度
-10℃-40℃
工作湿度
<90%RH,不结露
工作电压
AC220V±10%
工作频率
50Hz±1Hz

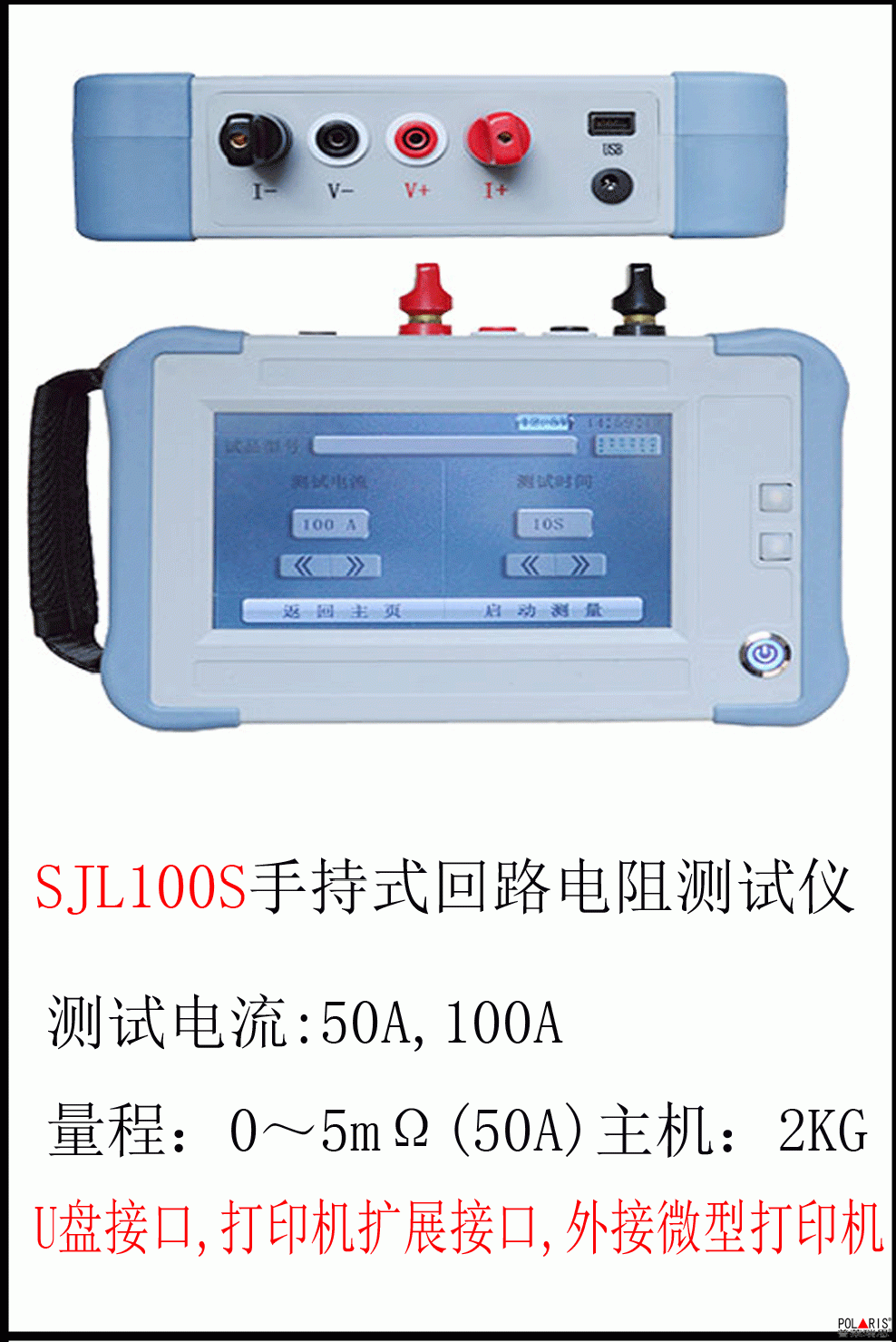

SJL100S 手持式回路电阻测试仪

  SJL100S 手持式回路电阻测试仪
 返回目录       网页详细介绍(使用说明书、视频)

产品概述
SJL100S手持式回路电阻测试仪广泛用于各种开关及电器的接触电阻,以及电缆电线、焊缝接触电阻的测量,满足电力部门对于接触电阻测试的要求

功能特点

◆采用高达500K赫兹的智能同步整流电源转换电路,输出100A50A两档电流。
◆供电电池数字化管理,具有剩余电量显示,剩余电量报警,过电流保护等功能。
◆具有不掉电数据存储以及万年历,可存储1000组测试数据,并实时存储测试时间。
◆具有U盘接口以及打印机扩展接口,选配外接微型打印机可实时打印测试数据。
◆高分辨率65K真彩色七寸触摸屏,中英文界面切换,高亮度,强光下显示清晰。
◆可选配蓝牙模块,可连接Android系统手机、平板的设备,实现智能化管理和操作。
◆采样仪器内部电池供电或者电源适配器供电。
◆采用四端法接线,四线四钳的电流线和电压线分离方式,消除接线干扰以及误差。

技术指标

测试电流

50A,100A

量程

0~5mΩ(50A)

0~2mΩ(100A)

最小分辨率

0.1μΩ

精度

±(0.5%±2个字)

工作方式

连续测量或定时测量

电池参数

12.6V/9.6AH

外形尺寸

主机:252x160x65(mm)

外箱:425x335x210(mm)

重量

主机:2KG

外箱:8KG



环境条件

工作温度

-10℃~40℃

工作湿度

<90%RH,不结露

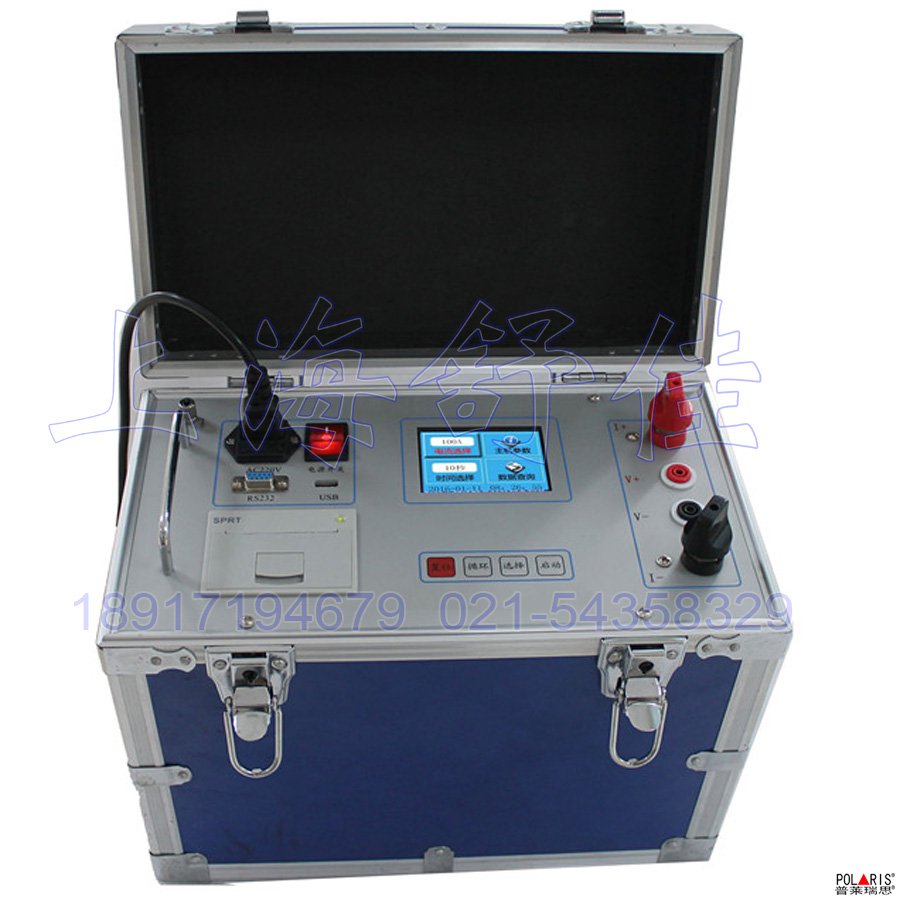

SJL300A智能型回路电阻测试仪   SJL300A智能型回路电阻测试仪
 返回目录       网页详细介绍(使用说明书、视频)

SJL300A回路电阻测试仪广泛用于各种开关及电器的接触电阻,以及电缆电线、焊缝接触电阻的测量,满足电力部门对接触电阻测试的要求。

功能特点

♦测试电流大,完全符合有关测试接触电阻的国家标准要求。

♦输出电压高,测量量程宽。

♦测试电流来自高精度的大电流恒流电源,无需人工调节,测试迅速准确。

♦采用四端子接线法,有效地排除了测试线电阻对测试结果的影响。

♦ 320X240点阵的超小像素点的65K真彩色液晶。

♦仪器自带万年历时钟和掉电存储,可自动存储1000组测试数据,随时查阅。

♦仪器配备微型打印机、RS232和USB接口,可和计算机通讯以及U盘存储。

♦智能化功率管理技术,仪器总是工作在最小功率状态,有效节约能源。

技术指标


测试电流 100A、200A、300A
量程 0-50mΩ(100A) 0-20mΩ(200A) 0-5mΩ(300A)
分辨率 最小0.1μΩ
精度 ±(0.5%±2个字)
功率 1000W
工作方式 连续测量
外形尺寸 主机:350x205x295(mm)  线箱:370x270x180(mm)
重量 主机:9.3Kg     线箱:9.8KG

环境条件
工作温度 -10-40℃ 工作湿度 <90%,不结露
工作电压 AC220V±10% 工作频率 50Hz±1Hz
